Metallbalgkupplung

Überzeugend bei Kompaktheit und Versatz

05.01.2024
von Redaktion DER KONSTRUKTEUR

Auf der Suche nach einer zuverlässigen Kupplung für die Prüfung von Schwerlastachsen in Lastkraftwagen hat sich ein Hersteller von Testsystemen für die R+W-Kupplung BX1/100 mit Flanschanbindung entschieden.

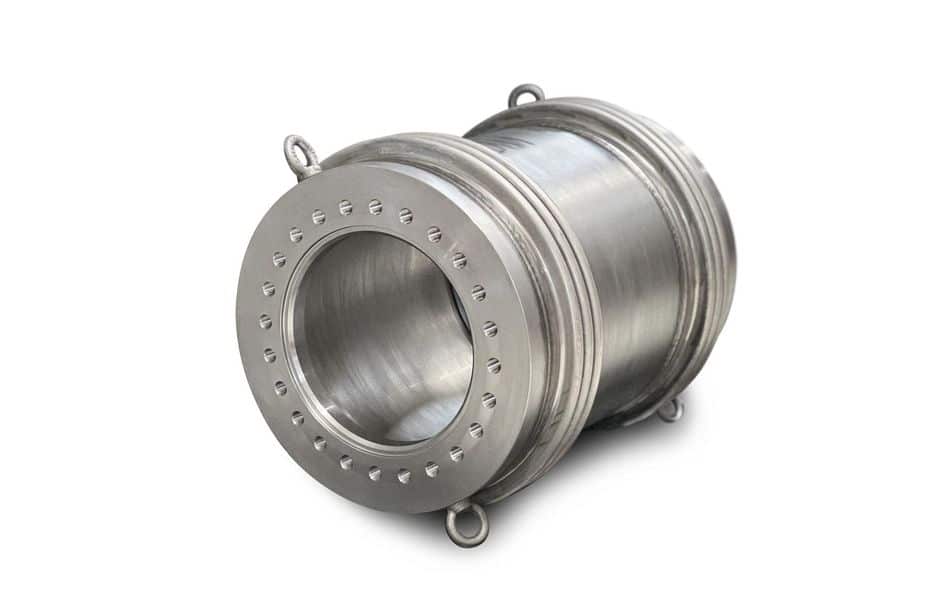

Die Metallbalgkupplung wurde speziell für den Schwerlastbereich im Maschinen- und Anlagenbau sowie der Energieerzeugung konzipiert und zeichnet sich durch kompakte Bauweise und hohe Versatzwerte aus. Weiterhin ermöglicht BX1/100 von R+W eine direkte Flanschanbindung an die An- und Abtriebsseite. In konkreten Anwendungsfall wird sie auf einem Drehzylinder mit einem Hub von +/- 50° montiert und ist nicht vollständig drehbar. Mit einem Trägheitsmoment von etwa 2.350 kg·m² (Rotor+Kupplungsflansch) auf der Motorseite zeigt die Kupplung eine ausgezeichnete Widerstandsfähigkeit gegenüber Änderungen in der Rotationsgeschwindigkeit. Die Metallbalgkupplung BX1/100 weist eine Länge von 640 mm auf, der Außendurchmesser des Flanschs 486 mm. Nenndrehmoment und das maximale Drehmoment betragen 90 kNm, die Betriebsdrehzahl 1.200 1/min.
