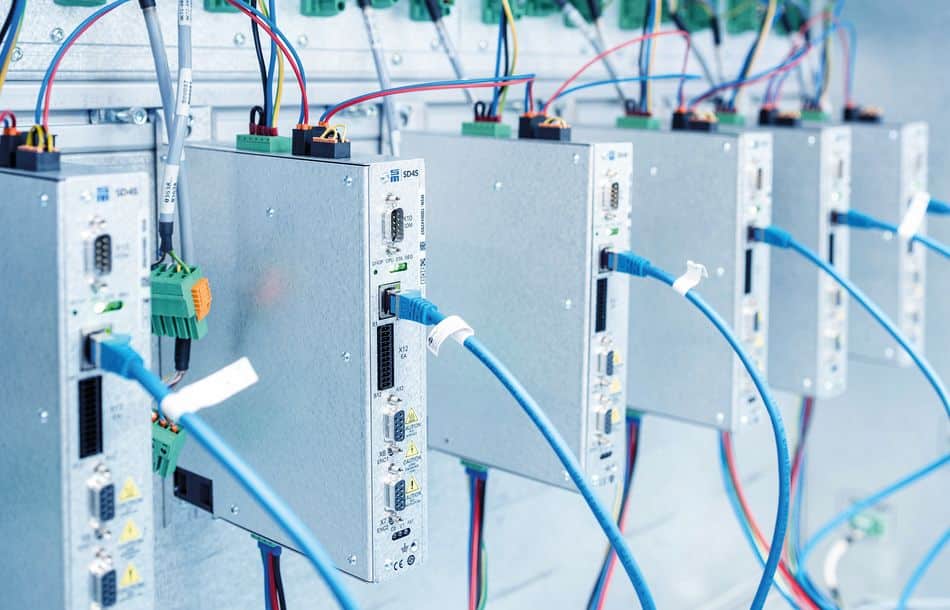

Die Produktvariante SD4S machte den Anfang in der neuen SD4x-Serie von Sieb & Meyer. Die Frequenzumrichter treten die Nachfolge der erfolgreichen SD2S-Modelle an und sind für den stationären Einsatz in Schaltschränken von Werkzeugmaschinen oder Turbokompressoren oder -verdichtern konzipiert.
Der SD4S stellt PWM-Frequenzen bis 32 kHz und Kommutierungsfrequenzen bis 64 kHz zur Verfügung. Das resultiert in höheren Drehfeldfrequenzen bis zu 6.000 Hz und geringeren harmonischen Frequenzanteilen. Der Anwender kann höherpolige Motordesigns realisieren und profitiert von geringeren Motorverlusten. Ein weiterer Vorteil: Der Eingang für den Thermokontakt ist galvanisch von der Logik- und Hauptspannung getrennt. Das gewährleistet einen sicheren Betrieb auch im Fall eines Isolationsproblems des Thermokontakts im Motor. Nicht zuletzt erlaubt das Softwaretool Motor Analyzer eine Simulation der Betriebspunkte und eine FFT-Analyse mit THDi- und THDu-Berechnung.
Text- und Bildquelle: Sieb+Meyer
