Bügelschellen, die in Energieketten für eine Zugentlastung der Pneumatik-Schläuche sorgen, aber diese nicht quetschen können, bietet Igus mit seiner Serie CFX an.

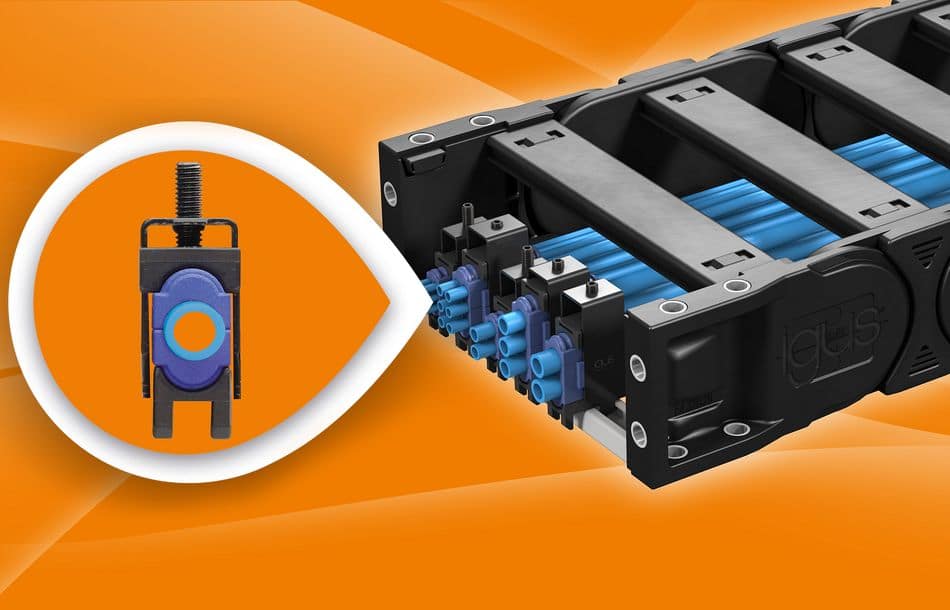

Wenn klassische Bügelschellen zu fest angezogen werden, drücken sich die Bügel in die Manteloberflächen. So kann es zu dauerhaften Querschnittsveränderungen kommen, die bei den Schläuchen zu ungleichmäßigen Druckluftströmen und damit zu Fehlfunktionen führen können. Die CFX-Schellen wiederum haben Pneumatik-Doppelwannen – blaue Einsätze, die die Schläuche von oben und unten umschließen. Dreht man an der Schraube der Schelle, drückt die Klemmbacke nicht direkt auf die Oberfläche des Schlauchs, sondern auf den oberen Einsatz der Doppelwanne. Sobald er auf den unteren Einsatz trifft, ist automatisch die optimale Haltekraft erreicht. Prüfungen des Anzugsdrehmoments entfallen dann. Gleichzeitig ist es mechanisch unmöglich, aus Versehen zu viel Druck auszuüben und den Schlauch zu beschädigen.
Text- und Bildquelle: igus GmbH
