Große Kräfte smart messen

Dehnungssensoren sind eine intelligente Alternative zu Kraftsensoren, besonders bei großen Kräften. Sie sind deutlich leichter in Maschinen und Anlagen zu integrieren und von Blechbearbeitung bis Thermopressen vielseitig einsetzbar. Wo bringen die smarten Kraftmesser den größten Nutzen und wie lassen sich große Kräfte intelligent und einfach messen?

Kräfte misst man mit einem Kraftsensor, ist doch klar. Oder? Tatsächlich ist das nicht so offensichtlich, wie es auf den ersten Blick scheint. Denn Dehnungssensoren können in vielen Fällen eine intelligente Alternative zur konventionellen Kraftmessung sein. Gerade bei großen Kräften sind sie oft die kosteneffizientere und leichter integrierbare Alternative. Im Folgenden erklären wir, wie Dehnungsmessung funktioniert, in welchen Bereichen sie eine interessante Alternative zu Kraftsensoren sind und wo die Vorteile liegen.

Kraftmessung mit Kraftsensoren

Kraftmessung ist in vielen industriellen Anwendungen eine gängige Methode, um Maschinen und Anlagen zu überwachen. Kraftsensoren messen den Pressdruck in der Blechbearbeitung, die Belastung der Lager an Förderanlagen, die Kräfte zwischen Walzen und vieles mehr. Für zahlreiche Anwendungen sind Kraftsensoren die richtige Lösung. Bei höheren Kräften ab 10.000 N, die auch größere und teurere Kraftsensoren erfordern, können aber Dehnungssensoren aus verschiedenen Gründen die bessere Wahl sein.

Dehnungsmessung als Alternative –wie funktioniert das?

Im Gegensatz zu Kraftsensoren, die man direkt in den Kraftfluss installieren muss, sind Dehnungssensoren einfach an dem beanspruchten Maschinenteil montiert. Ein Dehnungssensor ermittelt also nicht die direkt einwirkende Kraft, sondern erfasst die Verformungen, die bei der Belastung einer Maschinenstruktur auftreten. Dabei misst er die Dehnung zwischen den Aufschraubflächen. Aus dieser Dehnung kann die Kraft abgeleitet werden, da die beiden Größen proportional zueinander sind. Bei großen Kräften verschaffen die kompakten und schnell installierten Dehnungssensoren Anwendern enorme Vorteile. Die aufschraubbaren Dehnungssensoren von Baumer sind einfach zu montieren und können kleinste Dehnungen im Mikrometerbereich abgreifen. Sie werden mit Standardschrauben fest auf dem Bauteil fixiert und sind nach der Installation sofort einsatzbereit.

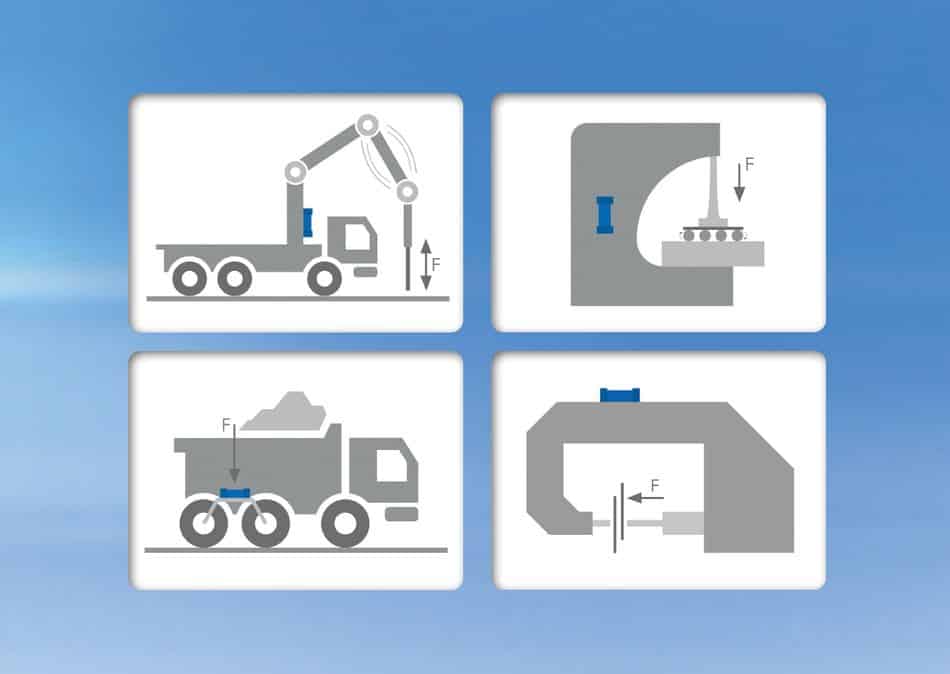

Die Einsatzmöglichkeiten von Dehnungssensoren sind grenzenlos und reichen von der Gewichtsmessung für Baufahrzeuge über die Schwingungsdämpfung, Blechdickenmessung sowie der Regelung der Haltekraft und Kraftüberwachung im Fügeprozess

Zahlreiche Einsatzmöglichkeiten

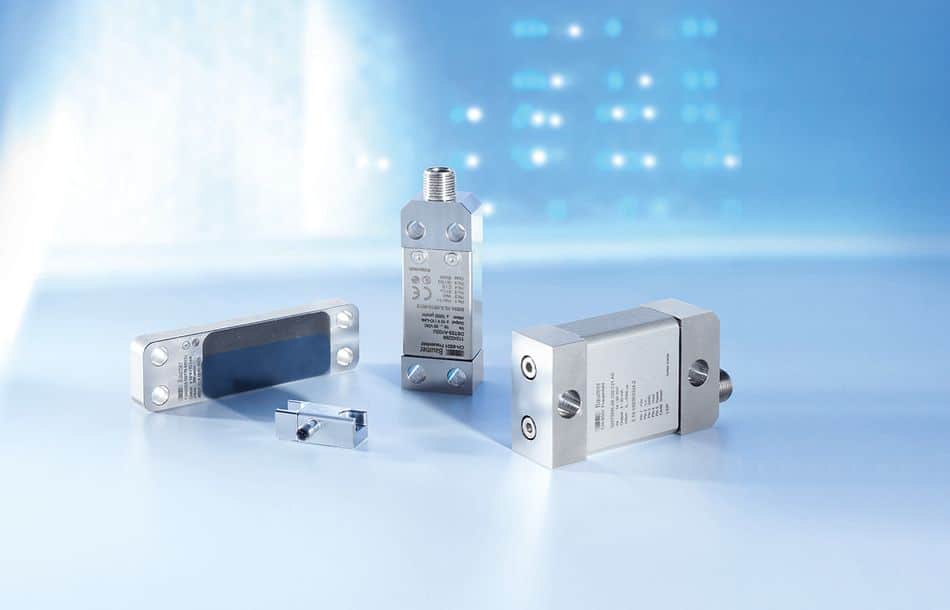

Wo können Dehnungssensoren wie der DST53/76 konventionelle Kraftsensoren ersetzen oder Kraftmessung erst ermöglichen? Die Anwendungsmöglichkeiten gehen weit über den Werkzeugmaschinen- und Anlagenbau hinaus und erstrecken sich über zahlreiche Branchen und Applikationsbereiche. Dehnungssensoren liefern beispielsweise bei der Regelung der Haltekraft, der Prozessüberwachung oder der Blechdickenmessung schnell aussagekräftige Messergebnisse. Dank der miniaturisierten Bauform ermöglicht der Baumer DST20 die Messung von großen Kräften selbst bei limitierten Platzverhältnissen. Hier einige Beispiele, bei denen mit Dehnungssensoren von Baumer Kräfte smart und präzise gemessen werden:

• Der Biegeprozess kann mit Dehnungssensoren überwacht und zu Qualitätszwecken protokolliert werden.
• Die Stanzkraft überwachen Dehnungssensoren, um frühzeitig eine Abnutzung der Form- und Stanzwerkzeuge zu erkennen. Beliebte Anwendungen sind Thermopressen oder Stanz- und Prägemaschinen.
• In Fügeprozessen überwachen Dehnungssensoren kontinuierlich die Kraft, damit die erstellte Verbindung die hohen Anforderungen an Stabilität und Langlebigkeit erfüllt.
• Die Anpresskraft stellen Dehnungssensoren fest, zum Beispiel an Schweißzangen für Roboter beim Aluminiumschweißen.
• Zur Werkzeugüberwachung eignen sich die aufgezeichneten Messdaten des Dehnungssensors. Hieran lassen sich Abnutzungen von Komponenten erkennen oder Maximalbelastungen auslesen.
• In Haltevorrichtungen überwachen Dehnungssensoren die Kraft, mit der das Material fixiert wird. Somit kann es mit maximaler Geschwindigkeit bewegt werden, ohne dass es verrutscht oder Abdrücke darauf entstehen.
• Die Lastüberwachung können Dehnungssensoren übernehmen, etwa an führerlosen Gabelstaplern. Sie zeigen an, ob sich die Ladung während der Fahrt ändert.
• Durch Überwachung der Bauteilbelastung vermeiden Dehnungssensoren frühzeitige Ausfälle wegen Überbeanspruchung von Maschinenkomponenten.
• Den optimalen Pressdruck können Dehnungssensoren messen. Eine Anwendung sind Wurst-Abfüllmaschinen. Mithilfe von Dehnungssensoren werden die Verschlussclips exakt so stark verpresst, dass sie dichthalten, aber die Wursthaut nicht verletzen.
• Für die Schwingungsdämpfung, etwa bei großen Autobetonpumpen, liefern robuste Dehnungssensoren das Basissignal.
• Bei der automatischen Blechdickenmessung werden mit den hochempfindlichen Dehnungssensoren Abweichungen der Blechdicke detektiert und kompensiert. Der Sensor erkennt exakt den Touch-Down-Punkt, also den Moment, wenn der Werkzeugstempel das Blech berührt und die Biegekraft ansteigt. Das stellt jederzeit die höchstmögliche Winkelgenauigkeit des Werkstückes sicher.

Die Vorteile der Dehnungsmessung gegenüber einer Kraftmessung

Dehnungssensoren können bei höheren Kraftbereichen und großen Konstruktionen die bessere Wahl sein als Kraftsensoren. Als wichtigste Vorteile haben sich im Praxisalltag diese Punkte herausgestellt:

• Keine aufwendige Bauteilanpassung: Bei der direkten Kraftmessung muss der Sensor dort sitzen, wo die Kraft einwirkt. Um den Sensor zu integrieren, muss das Bauteil daher aufwendig angepasst werden. Ein aufschraubbarer Dehnungssensor dagegen lässt sich deutlich einfacher integrieren und ist schneller einsatzbereit. Warum? Die Kraft wird nicht direkt im Kraftfluss gemessen, sondern aus der Oberflächendehnung des beanspruchten Maschinenteils ermittelt. Der Dehnungssensor wird einfach ohne weiteren Umbau auf der Oberfläche des entsprechenden Bauteils im Kraftnebenfluss aufgeschraubt.
• Schneller einsatzbereit: Weil ein Dehnungssensor einfach an der passenden Stelle aufgeschraubt wird, ist er schneller einsatzbereit als ein Kraftsensor, der immer Konstruktionsaufwand erfordert.
• Ein einziger Sensor für unterschiedliche Bereiche: Dehnungssensoren decken aufgrund des Messprinzips mit nur einem Sensor unterschiedliche Kraftbereiche ab. Man kann – anders als bei Kraftsensoren – mit dem gleichen Dehnungssensor die Presskraft bei kleinen und großen Pressen messen, obwohl die Kräfte der verschiedenen Pressen deutlich variieren.
• Geringere Kosten bei gleicher Leistung: Die Messwerte von Baumer-Dehnungssensoren sind so genau wie die von Kraftsensoren. Zugleich können die Kosten von Dehnungssensoren je nach Größe des entsprechenden Kraftsensors deutlich geringer ausfallen. Ab Messwerten von 20 kN wird der Sensorkörper des Kraftsensors größer als ein Dehnungssensor. Bei beispielsweise 400 kN ist das mechanische Teil um ein Mehrfaches teurer als ein Dehnungssensor. Dehnungssensoren sind aufgrund des geringeren Materialaufwands darum auch ressourcenschonender.
• Langlebigkeit: Baumer Dehnungssensoren sind wie Kraftsensoren dauerfest.
• Einfache Funktionstests möglich: Bei bestehenden Maschinen oder neuen Projekten können einfach erste Funktionstests durchgeführt werden für die spätere Serienintegration.

Smarte Dehnungssensoren,egal ob digital oder analog

Dehnungssensoren liefern nicht nur präzise Messdaten, sondern sind aufgrund der IO-Link Schnittstelle sehr flexibel einsetzbar und bieten weitere anwenderfreundliche Zusatznutzen. Dazu zählt zum Beispiel die Steuerungsanbindung digital direkt über IO-Link. Zudem kann das Messsignal optimal auf die Messauf­gabe skaliert werden. Auch lässt sich eine hohe Maschinenperformance durch Zusatzfunktionen wie Maximalwertspeicher, Sample & Hold, Filter oder Signal-Komparatoren erreichen. Die Inbetriebnahme und Parametrierung ist mit der intuitiv zu bedienenden PC-basierten Software „Baumer Sensor Suite“ sehr komfortabel und auslesbare Zusatzdaten ermöglichen eine schnelle Diagnose und Zustandsüberwachungen.
